​【教程】如何用AI绘制CNS级别的信号通路图?
来源:图说科研 | 作者:科普 | 发布时间: 2019-07-05 | 1864 次浏览 | 分享到:
信号通路类型的图是科研绘图中最常见的类型之一,今天我们通过详细讲解下面信号通路图的绘制,旨在教会大家工具的使用,而不仅仅是跟着教程做完这个图,希望大家能融会贯通,为自己的paper绘制精美插图,教程使用的软件为Adobe Illustrator CS6

    信号通路类型的图是科研绘图中最常见的类型之一,今天我们通过详细讲解下面信号通路图的绘制,旨在教会大家工具的使用,而不仅仅是跟着教程做完这个图,希望大家能融会贯通,为自己的paper绘制精美插图,教程使用的软件为Adobe Illustrator CS6

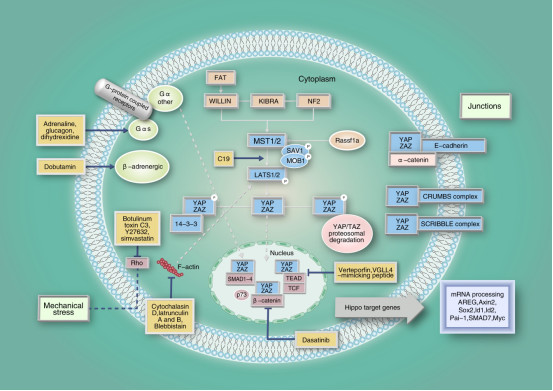

 教程示例图

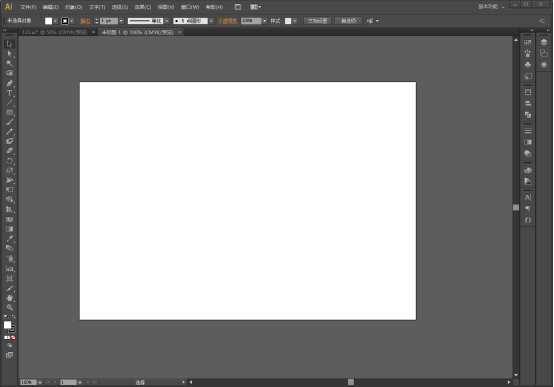

1、建立一张画布

2、画出一个磷脂结构

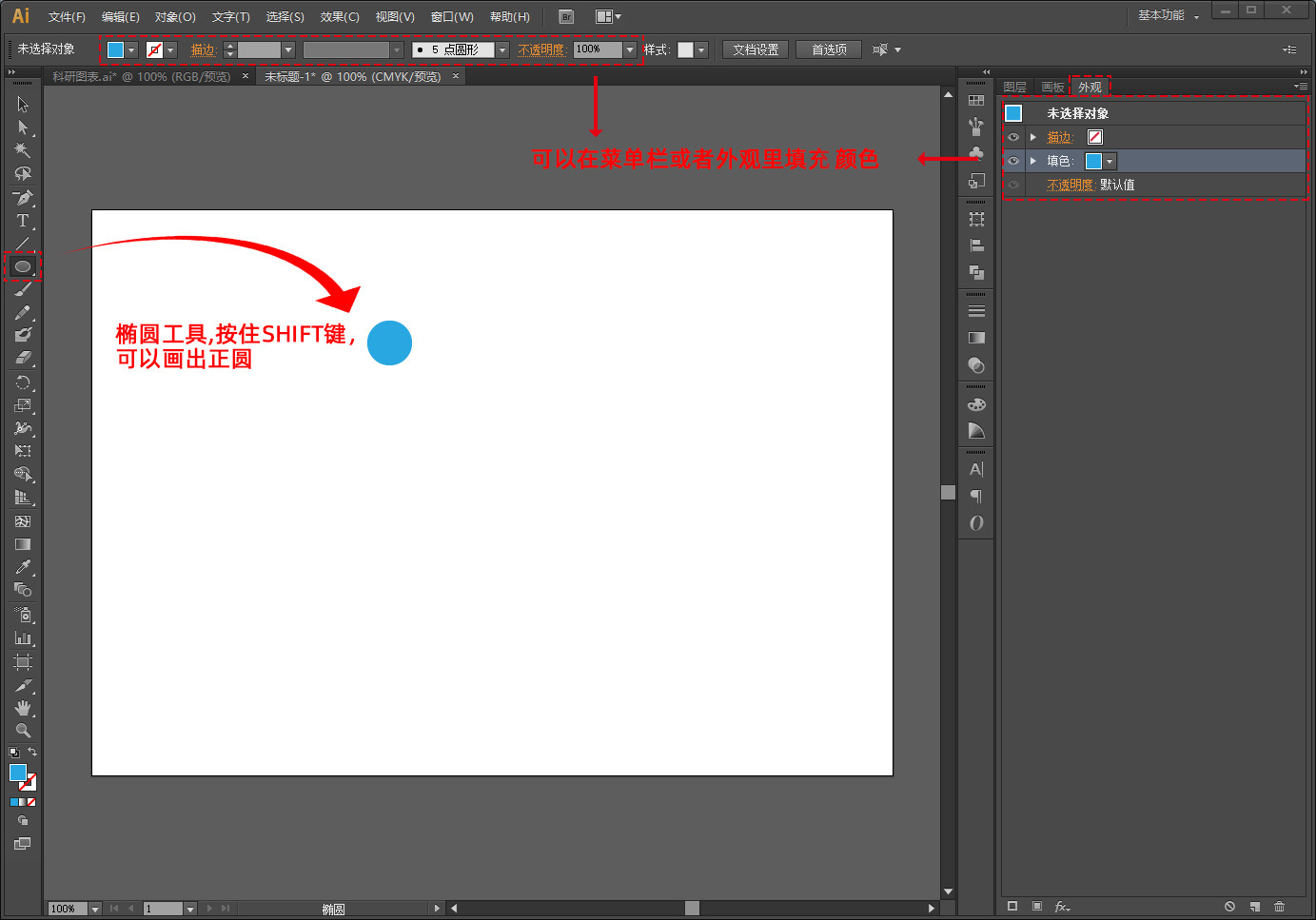

点击椭圆工具,按住SHIFT键,画出一个正圆,填充颜色,描边不填充。

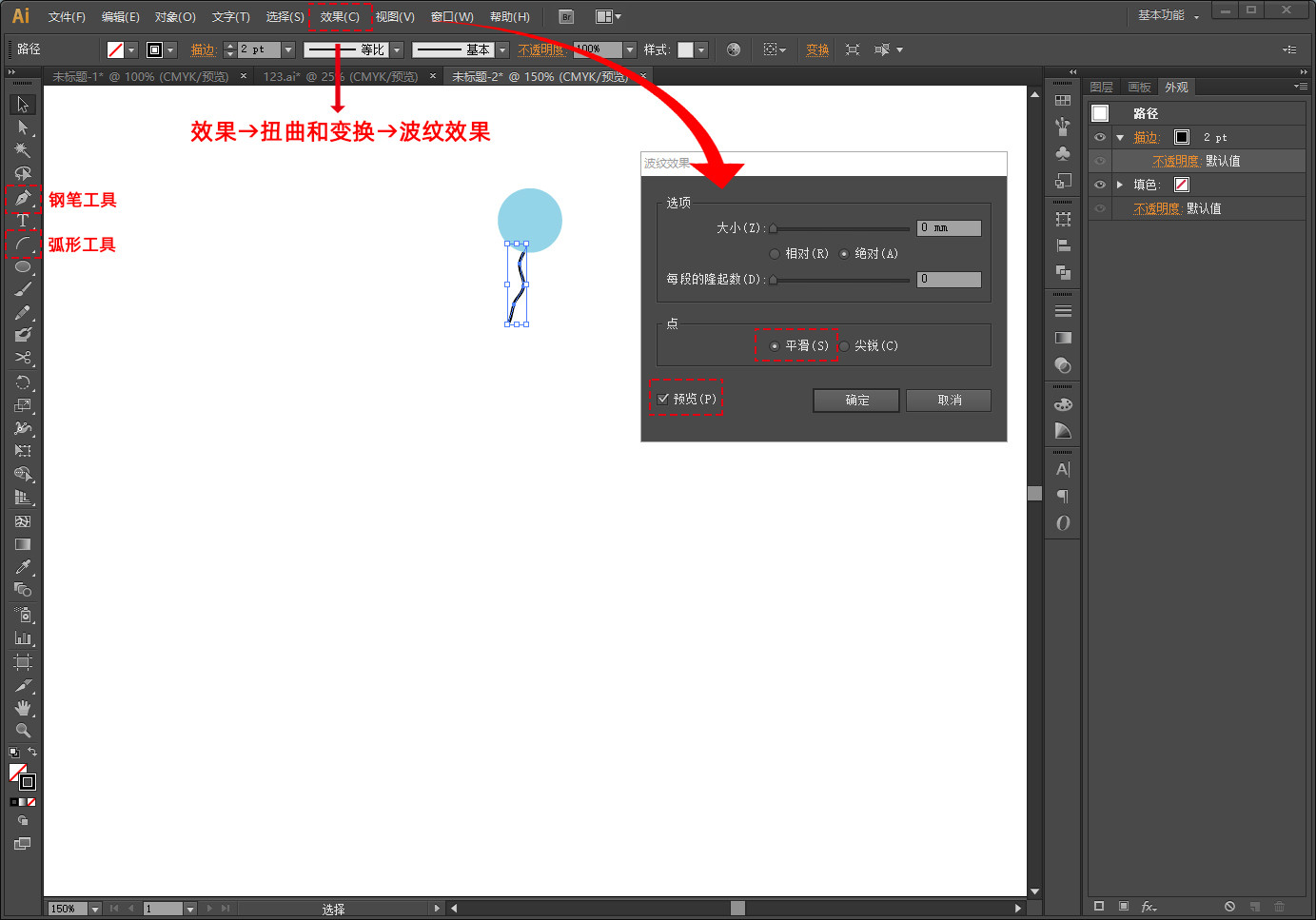

钢笔工具或弧线工具,绘制出一条线段;点击菜单栏里效果扭曲和变换波纹效果,设置参数,把左下角的预览勾选上。


击鼠标右键编组 这样可以把元素组合在一起

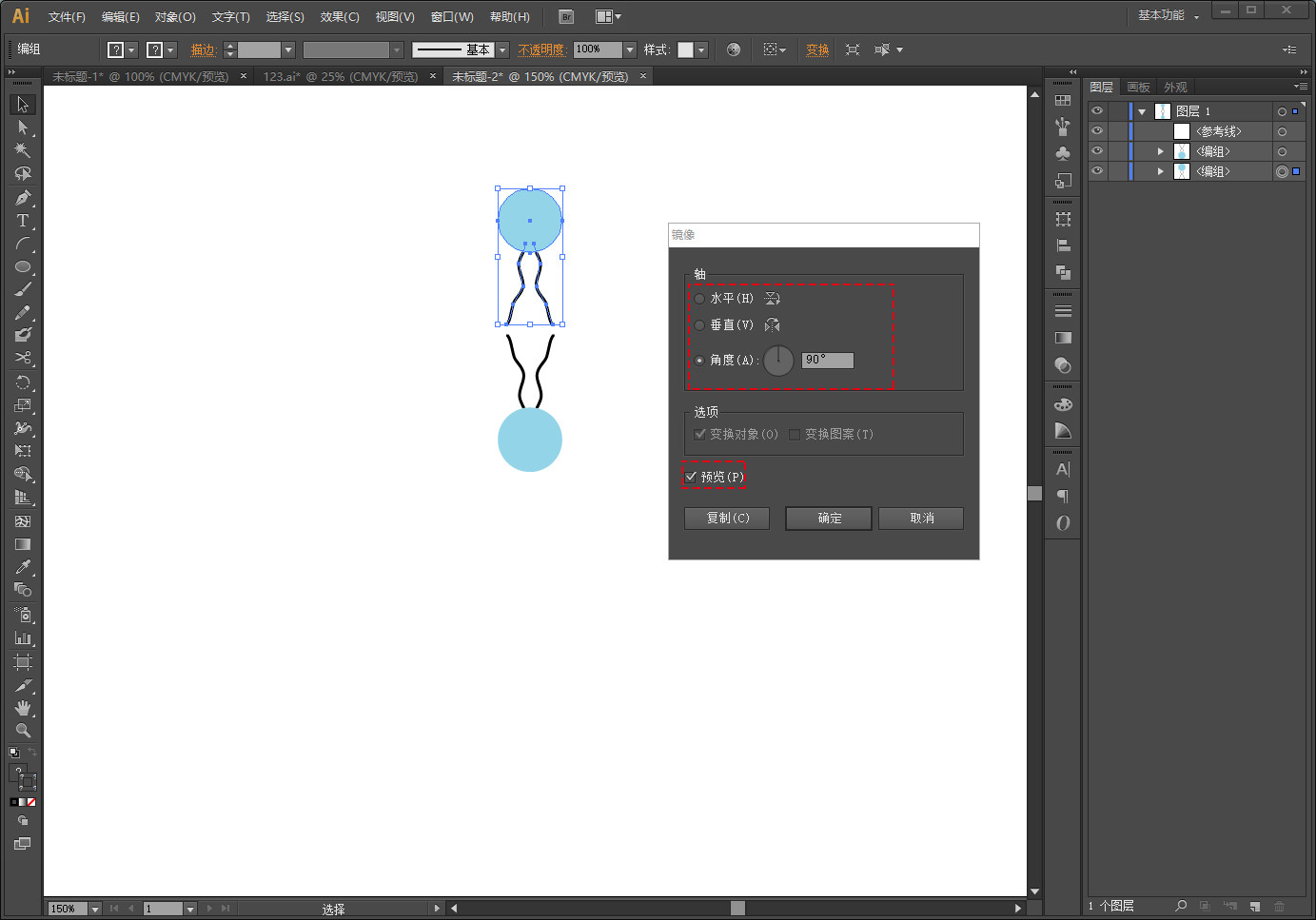

点击鼠标右键变换对称复制 做一个对称结构

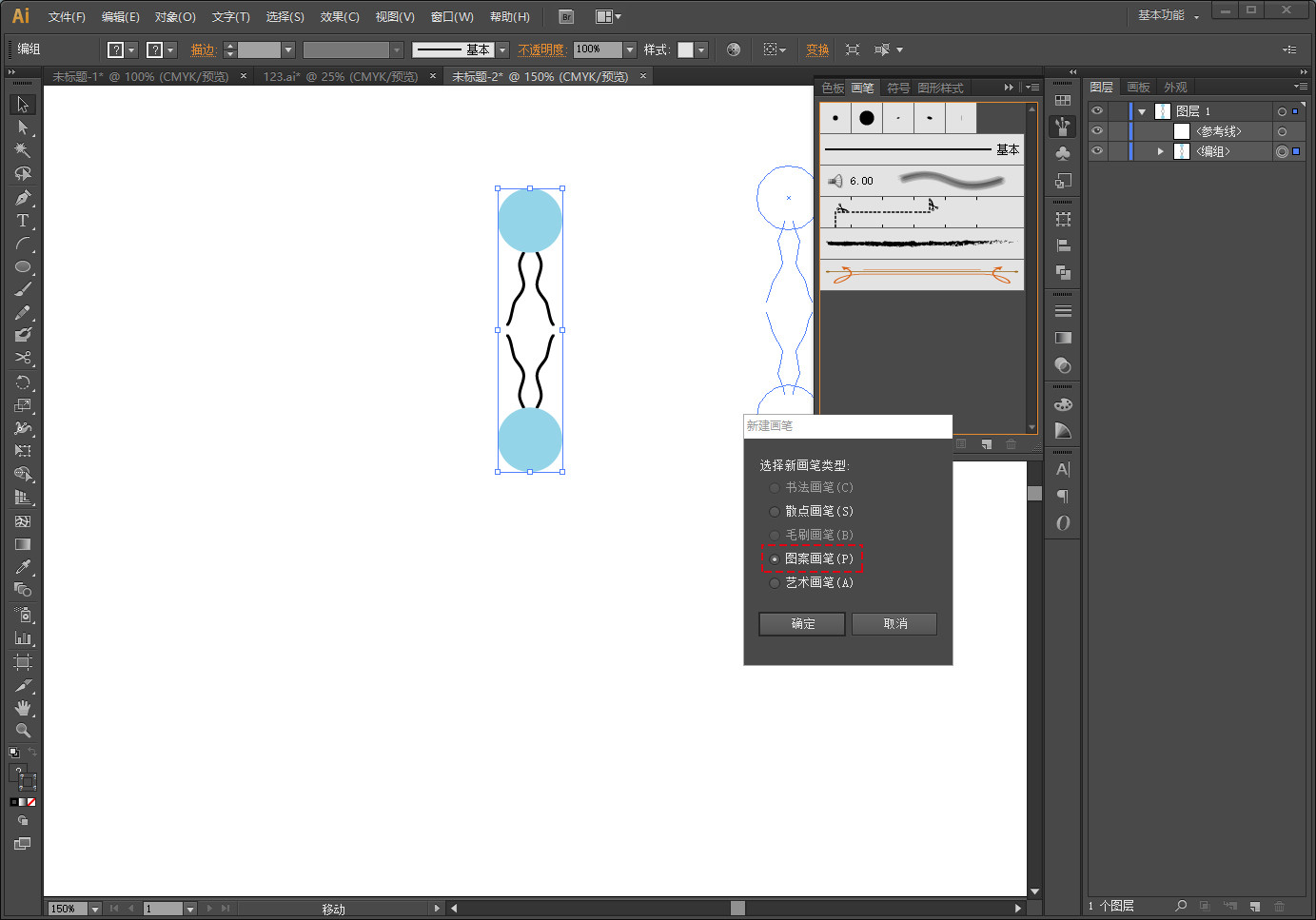

3、建立图案画笔

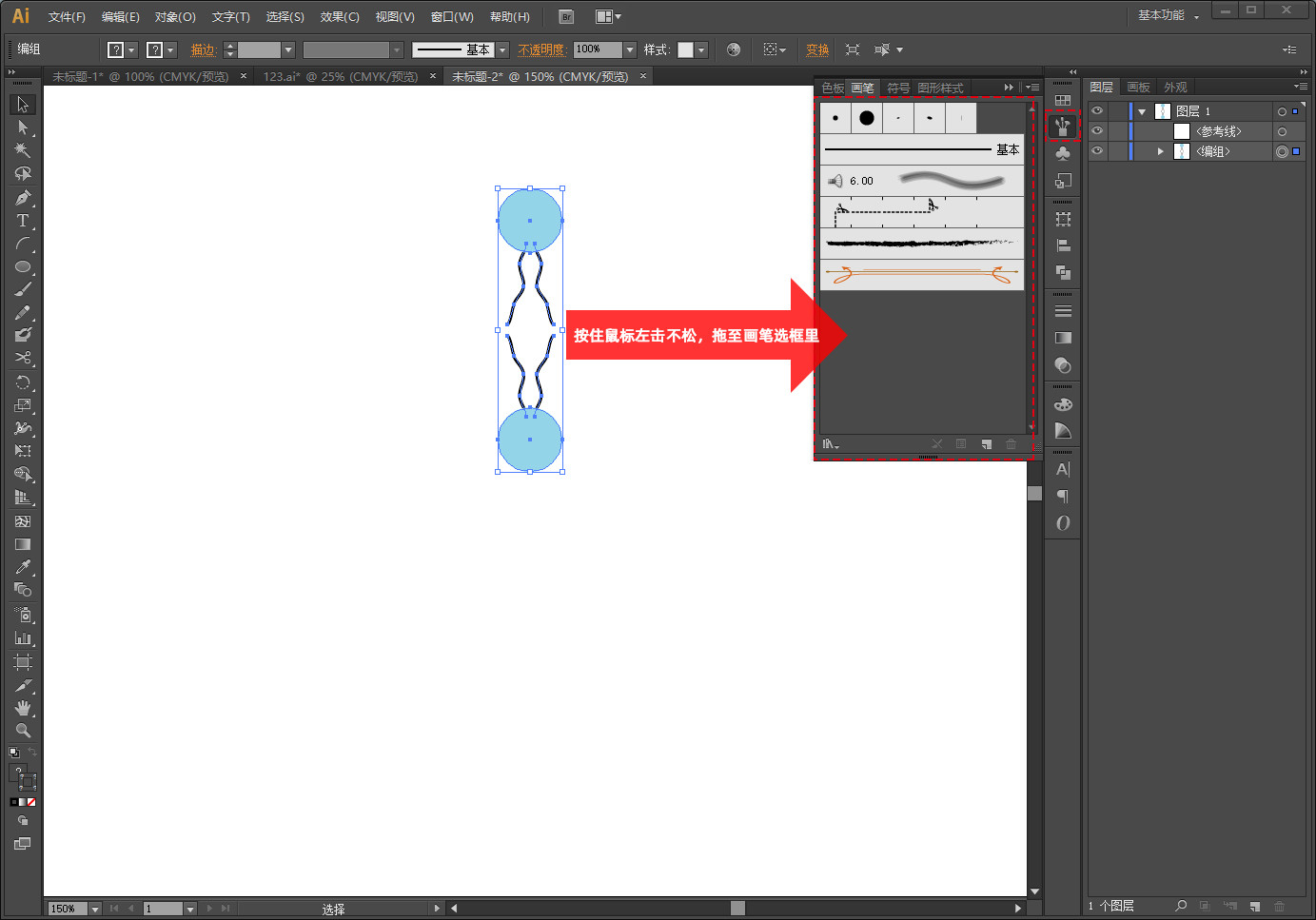

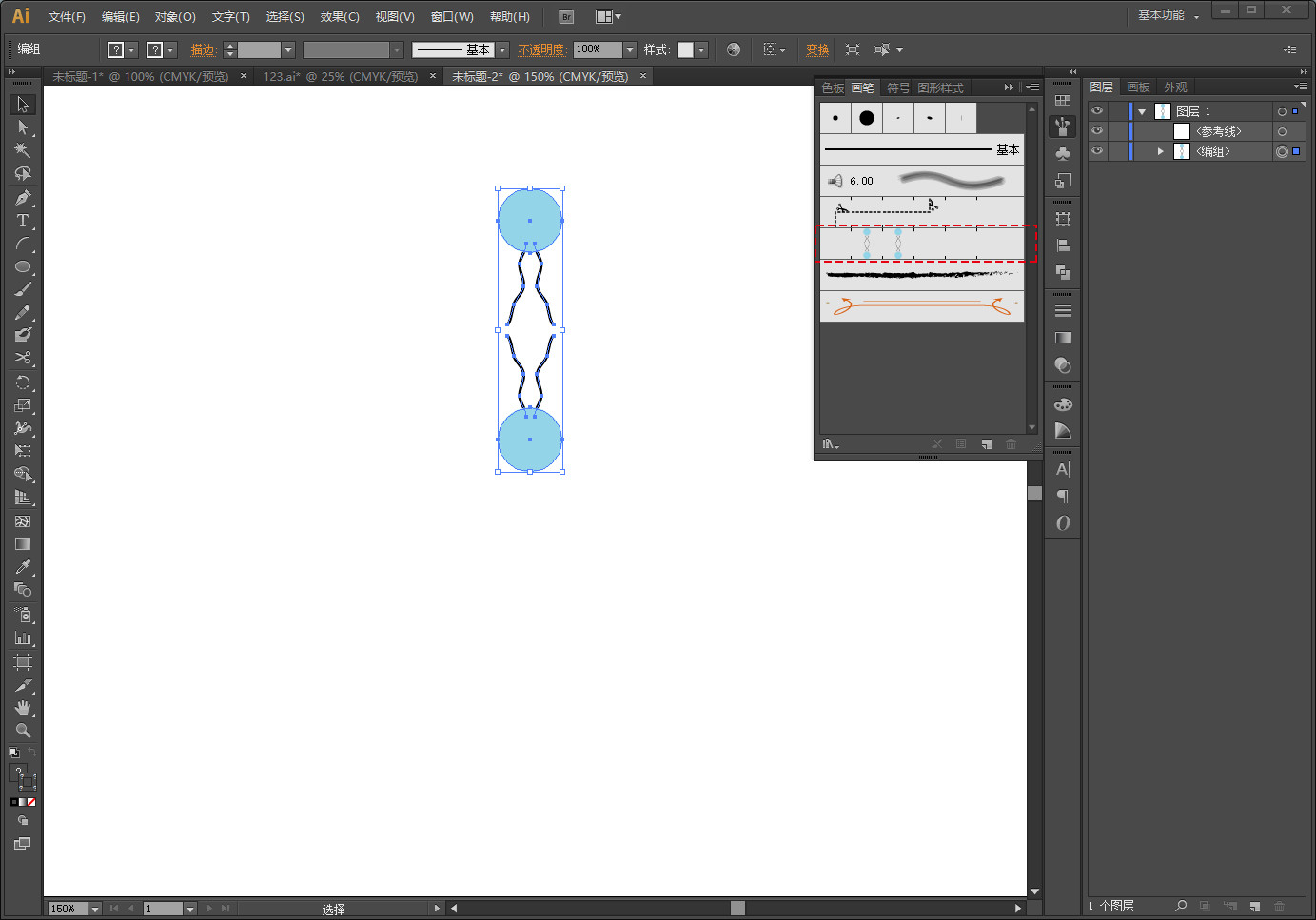

全选图形,点击鼠标右键编组,按住鼠标左键不松,整体拉到笔画界面里

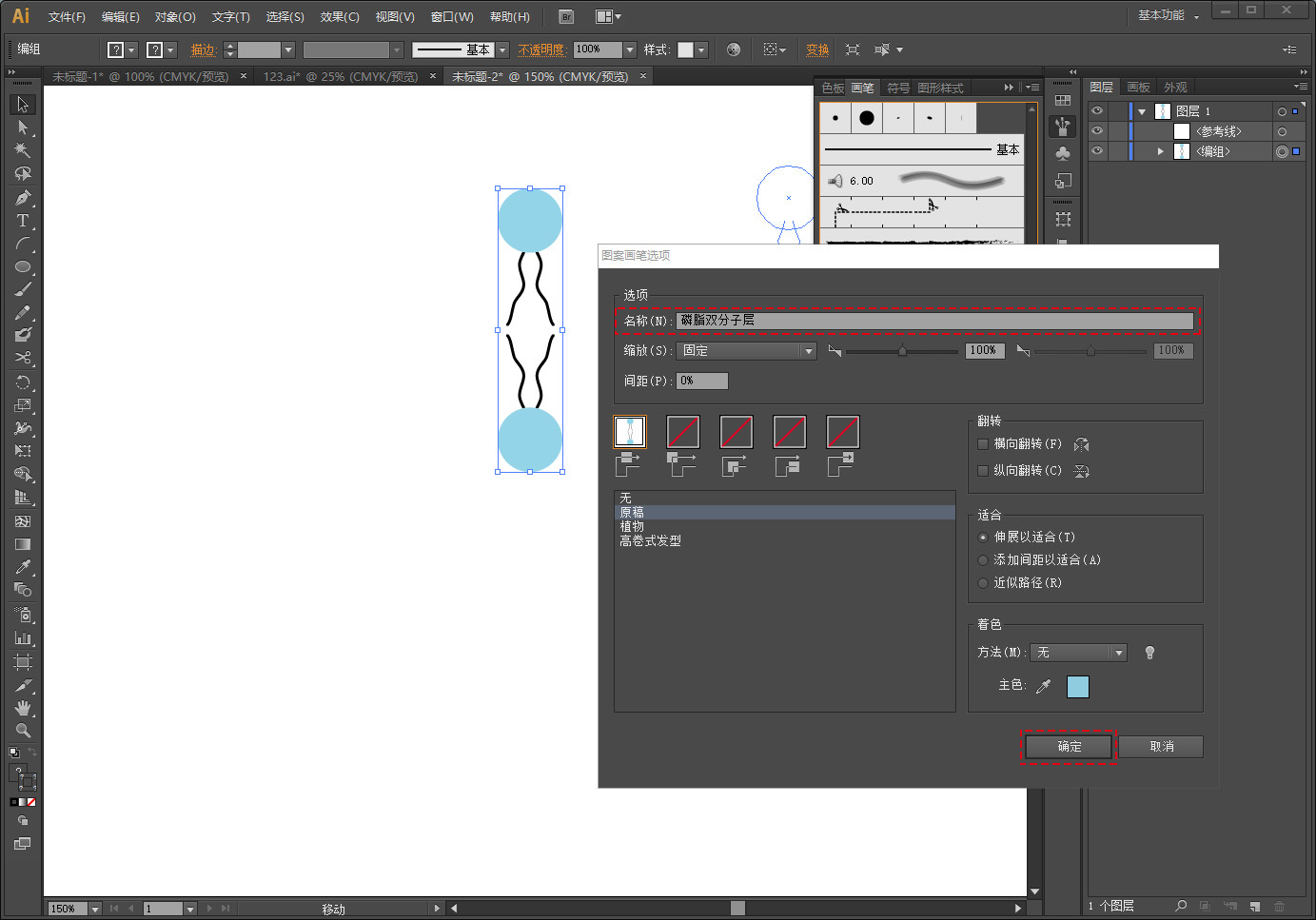

点击图案画笔,确定


可以给这个笔刷起个名字


这样,在画笔框里生成了一个画笔工具,然后画布上的结构可以删除掉了

4、绘制双分子层图案

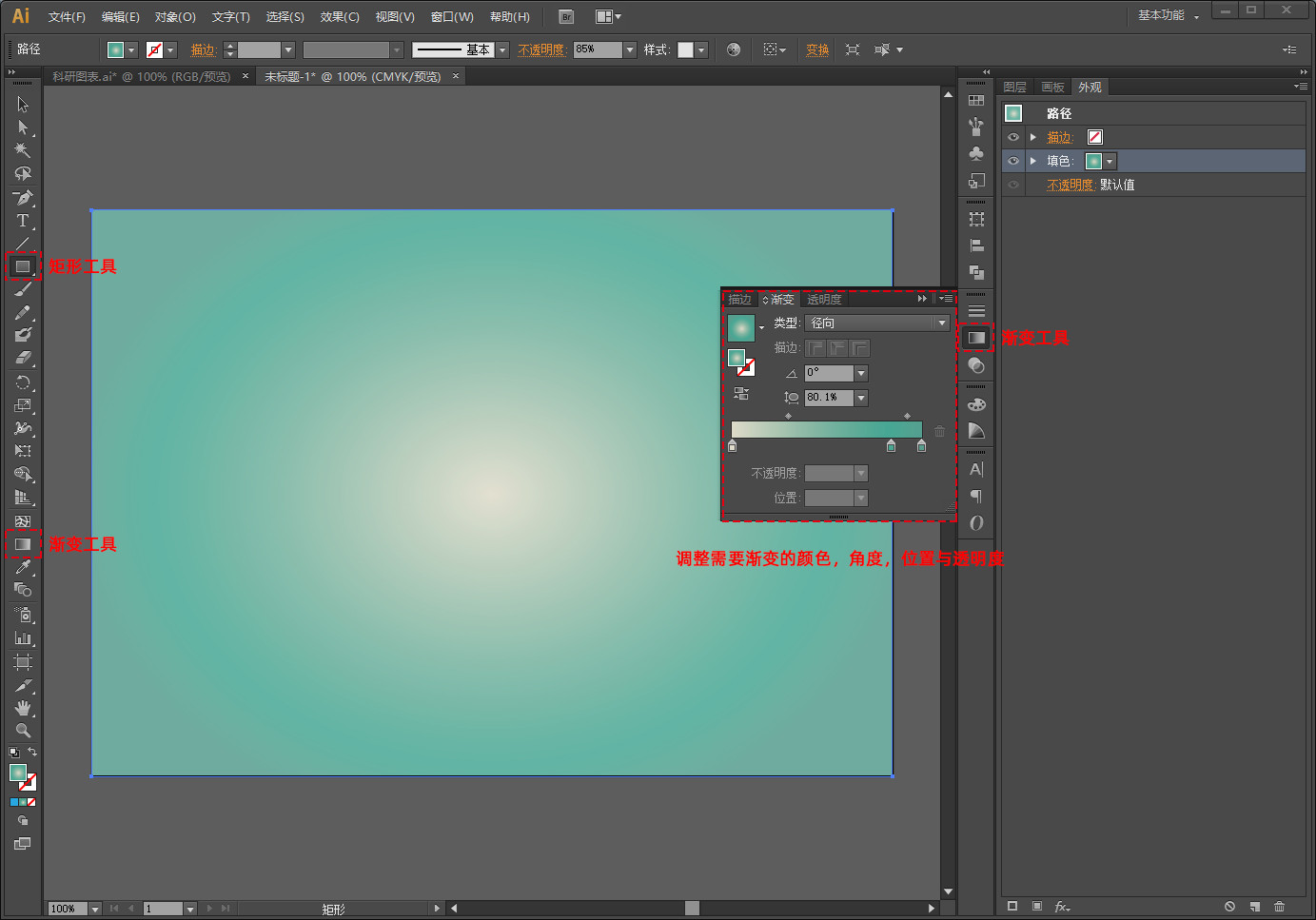

点击矩形工具,绘制一个跟画布一样大小的矩形,填充渐变色,描边不填充。


点击椭圆工具,绘制一个椭圆形,

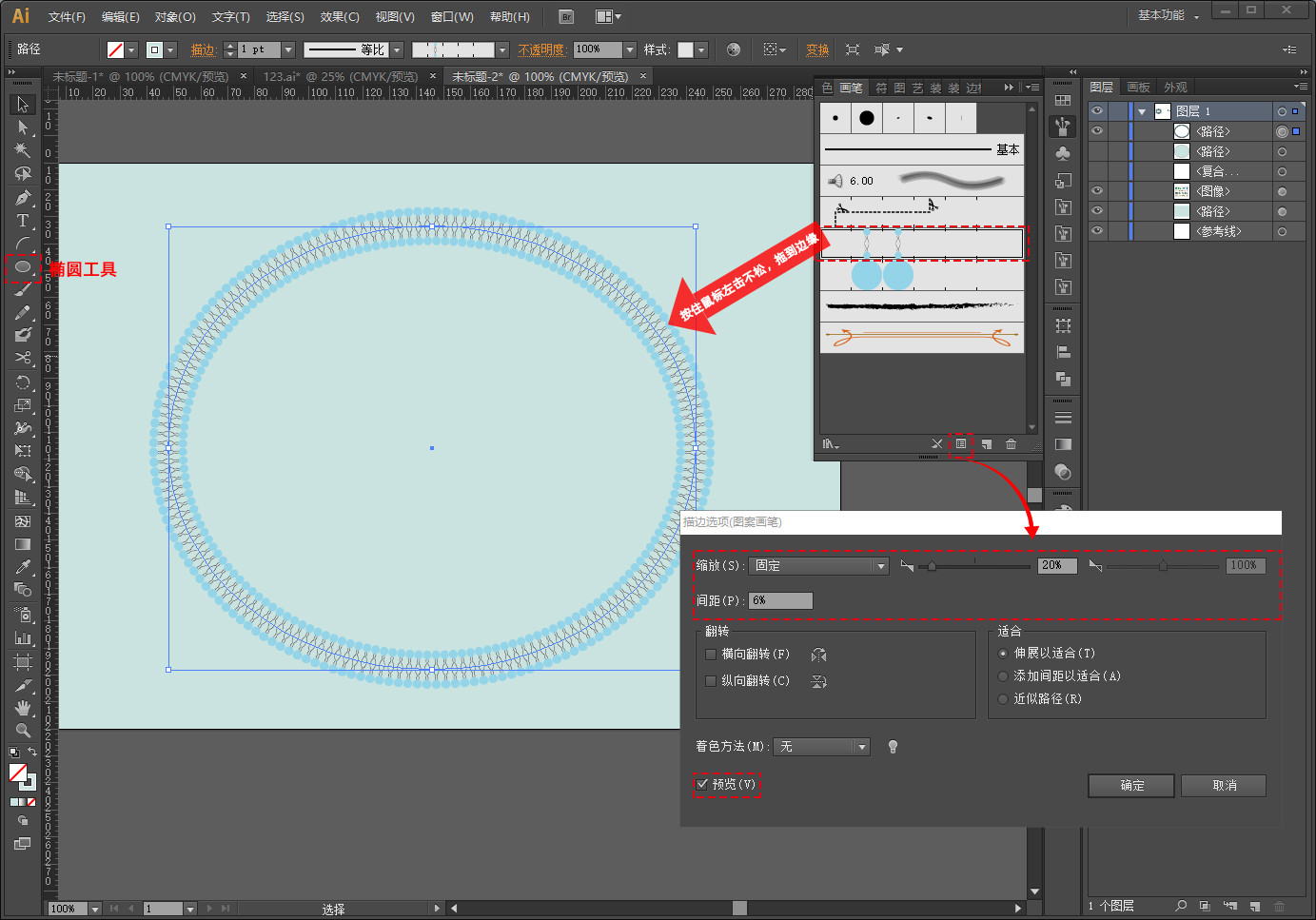

点击画笔工具里磷脂双分子层画笔,按住鼠标左键不松,把双分子层笔刷拖到椭圆的边框上,点击画笔框下 所选对象的选项 调整双分子层画笔大小。(这个椭圆不填充和描边)

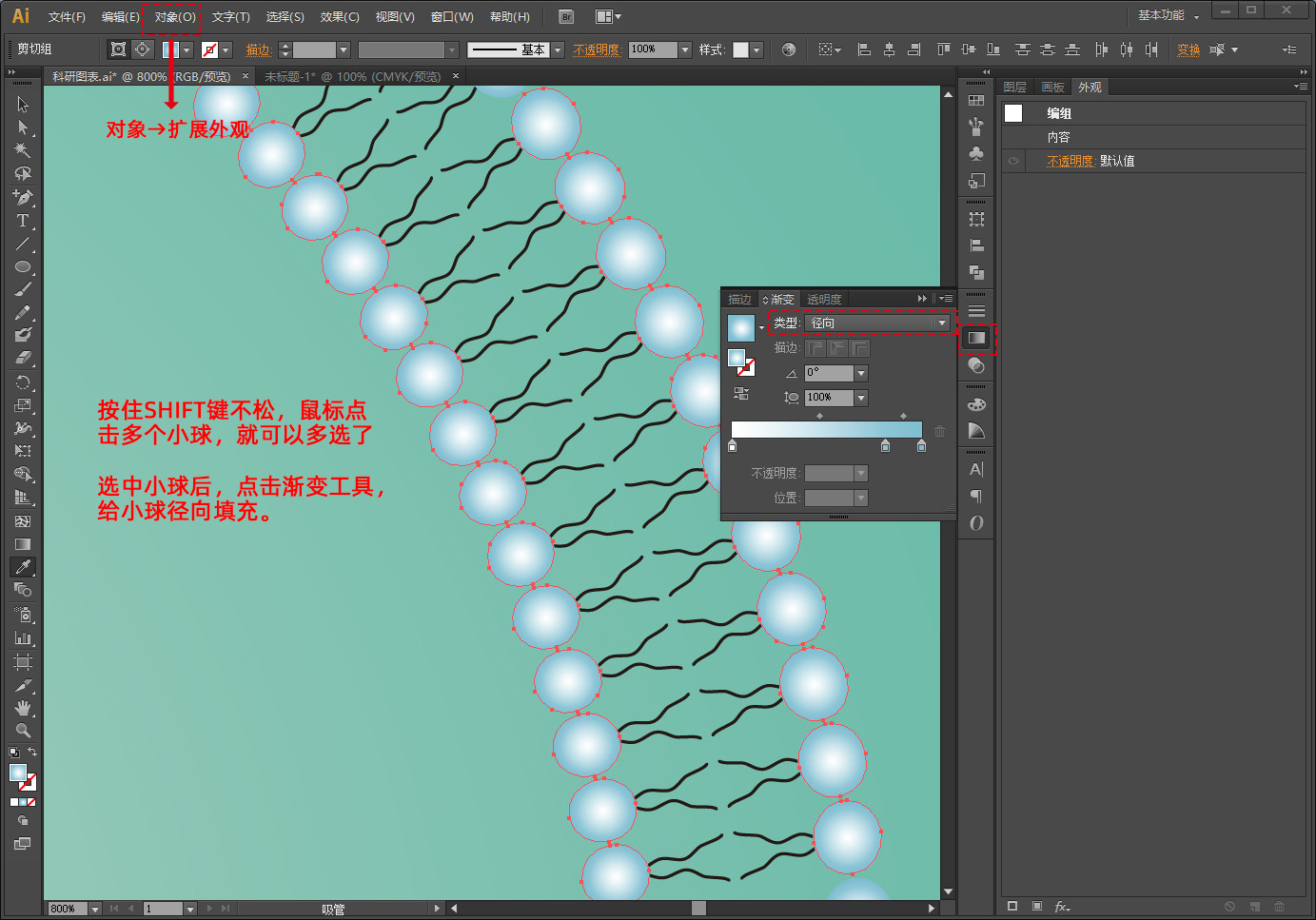

点击菜单栏中对象扩展外观,然后点击右键,取消编组(这样就可以进一步修改双分子层圆球颜色了)

把所有双分子层小圆换颜色,渐变填充径向(按住SHIFT键可以多选)

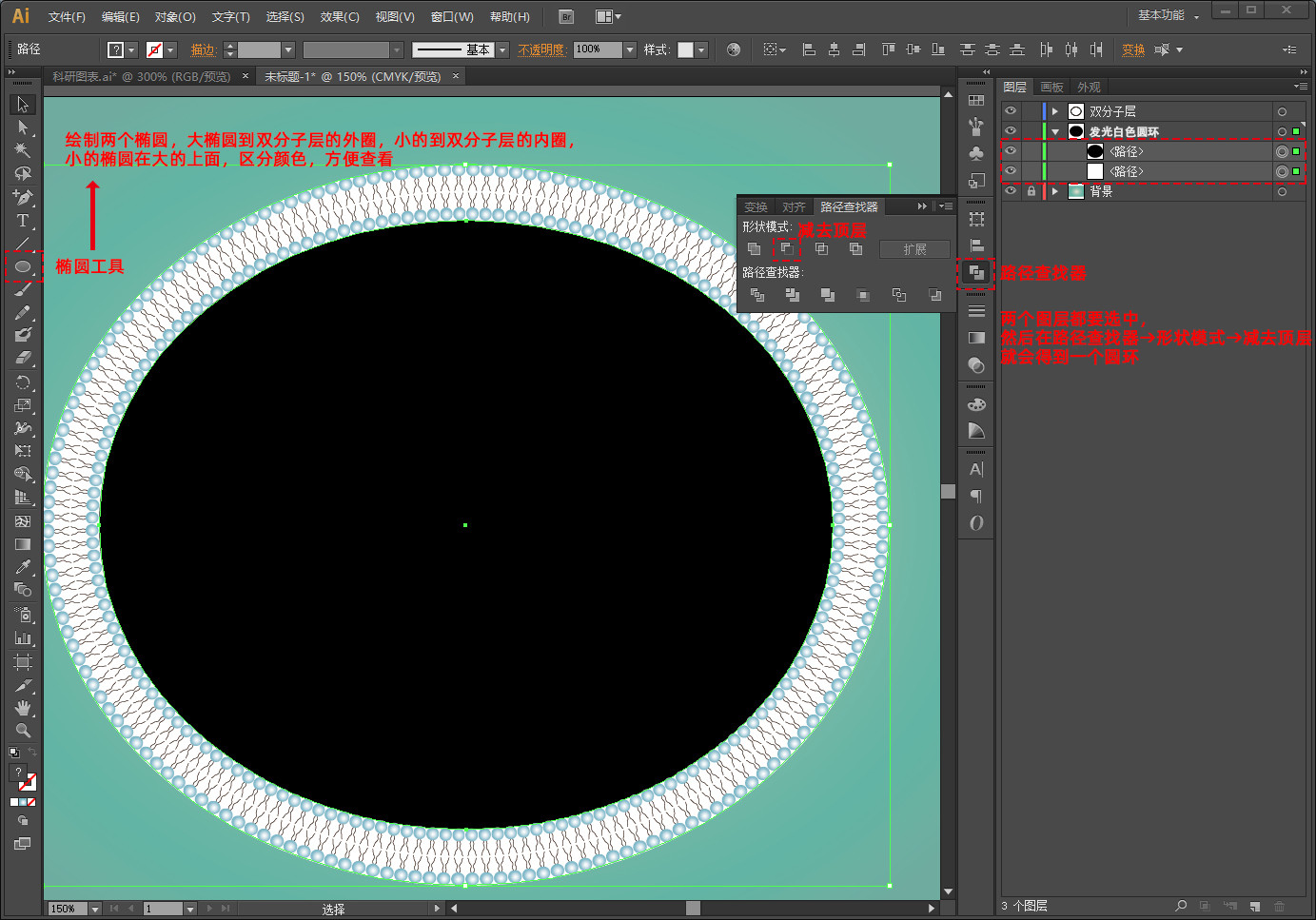

可以在磷脂双分子层下绘制一个圆环,增强画面效果

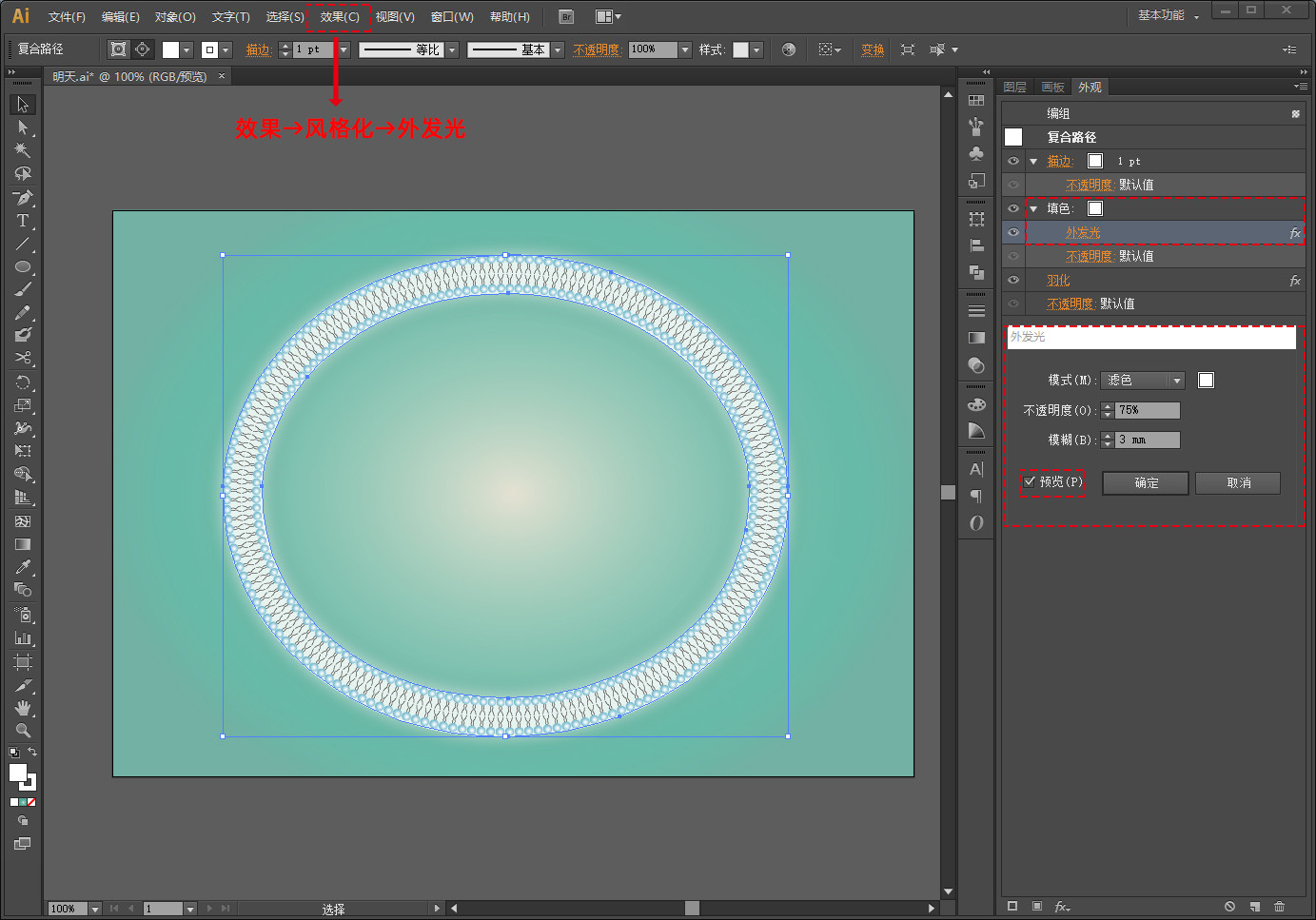

给圆环添加一个外发光,就会更加有立体感,效果风格化外发光


用上面同样的方法,绘制出下面的图吧

5、绘制通路元素

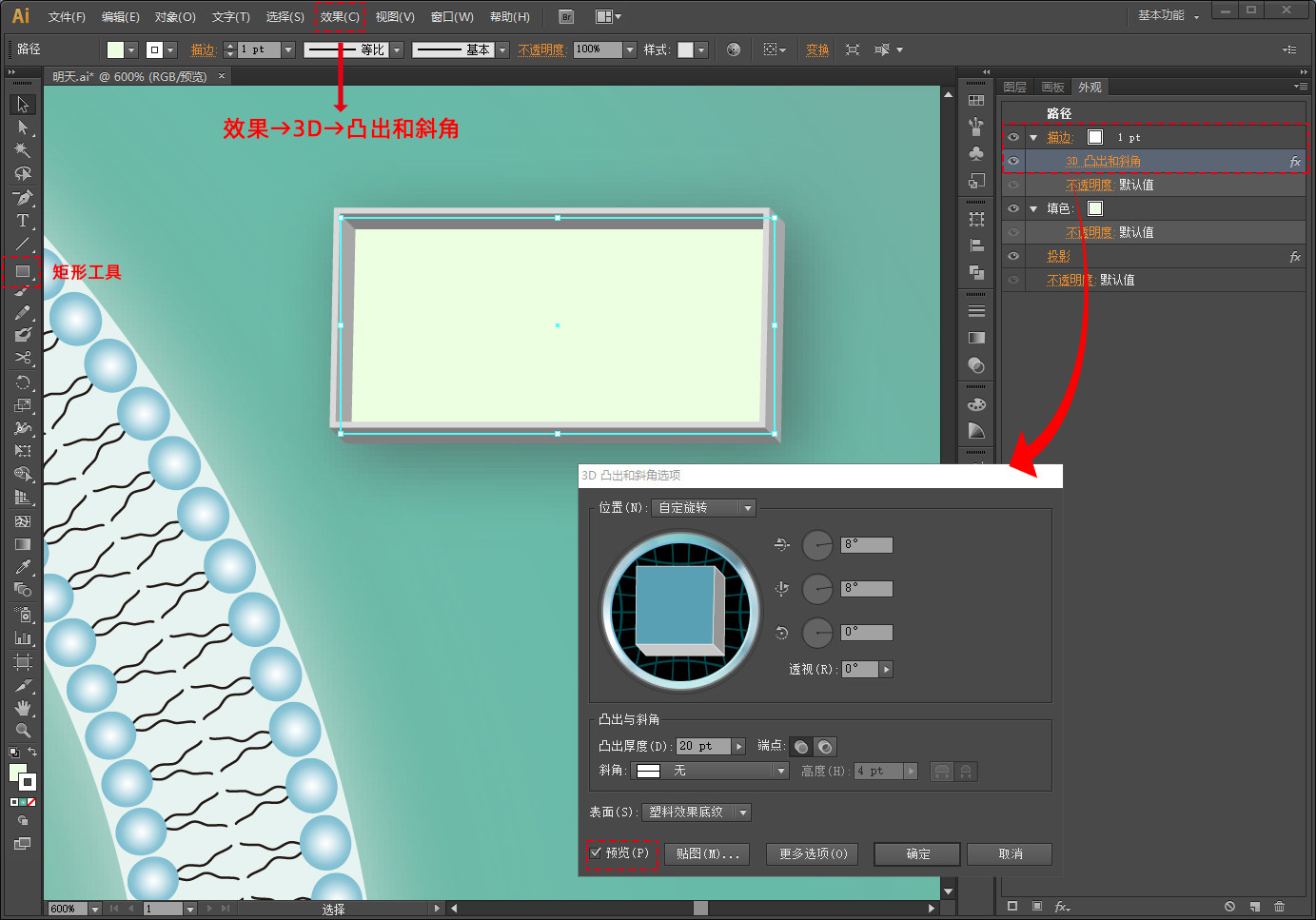

立体方框

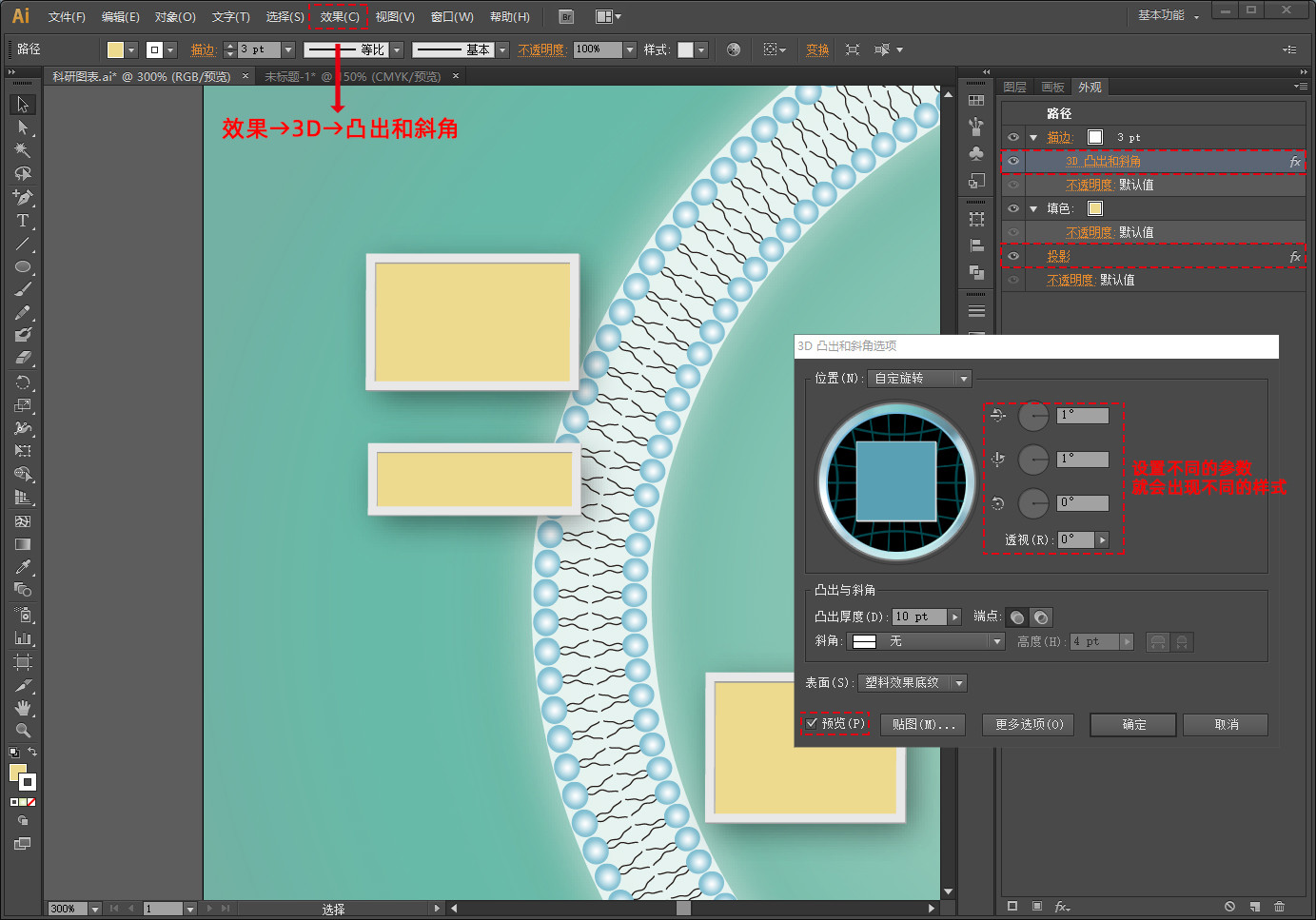

点击矩形工具,绘制一个矩形,点击描边,然后点击菜单栏中效果3D凸出和斜角调整参数,添加一个边框   (画框的描边与填色填充不同的颜色)

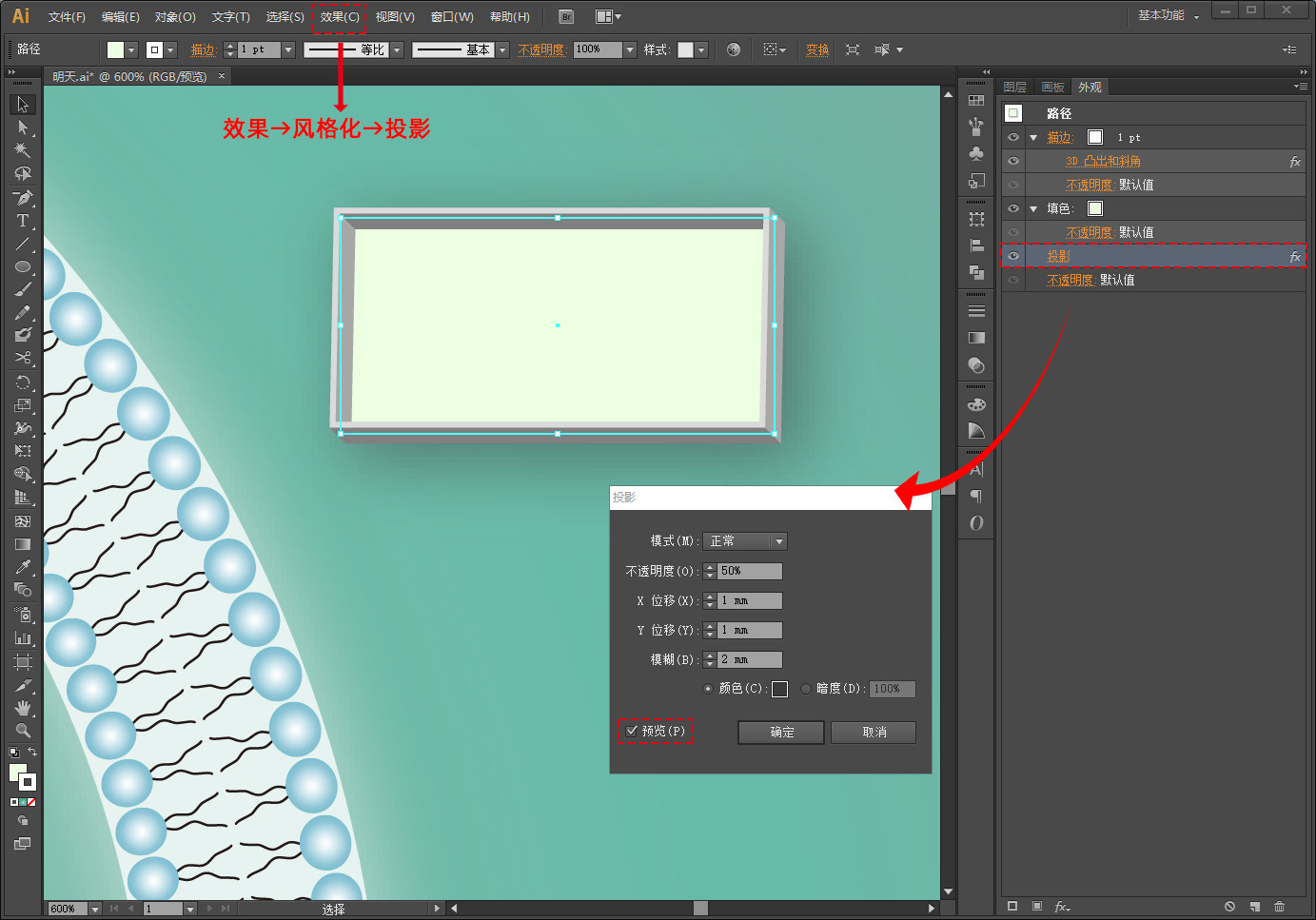

加一个投影会变得更加立体,效果风格化投影


设置不同的参数,就会出现不同的样式,大家可以去试试


圆盘

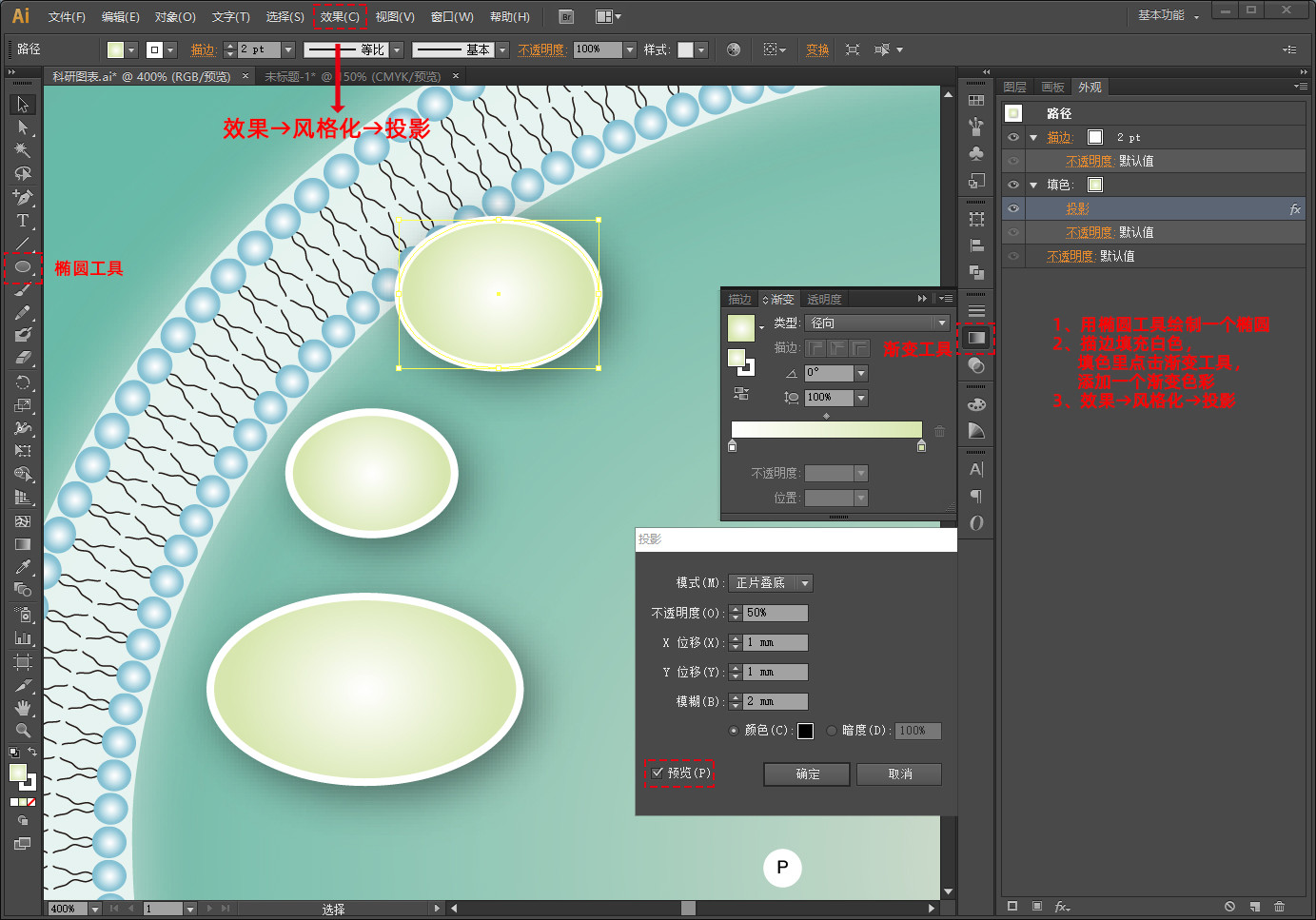

点击椭圆工具,绘制一个椭圆,渐变填充,加一个投影

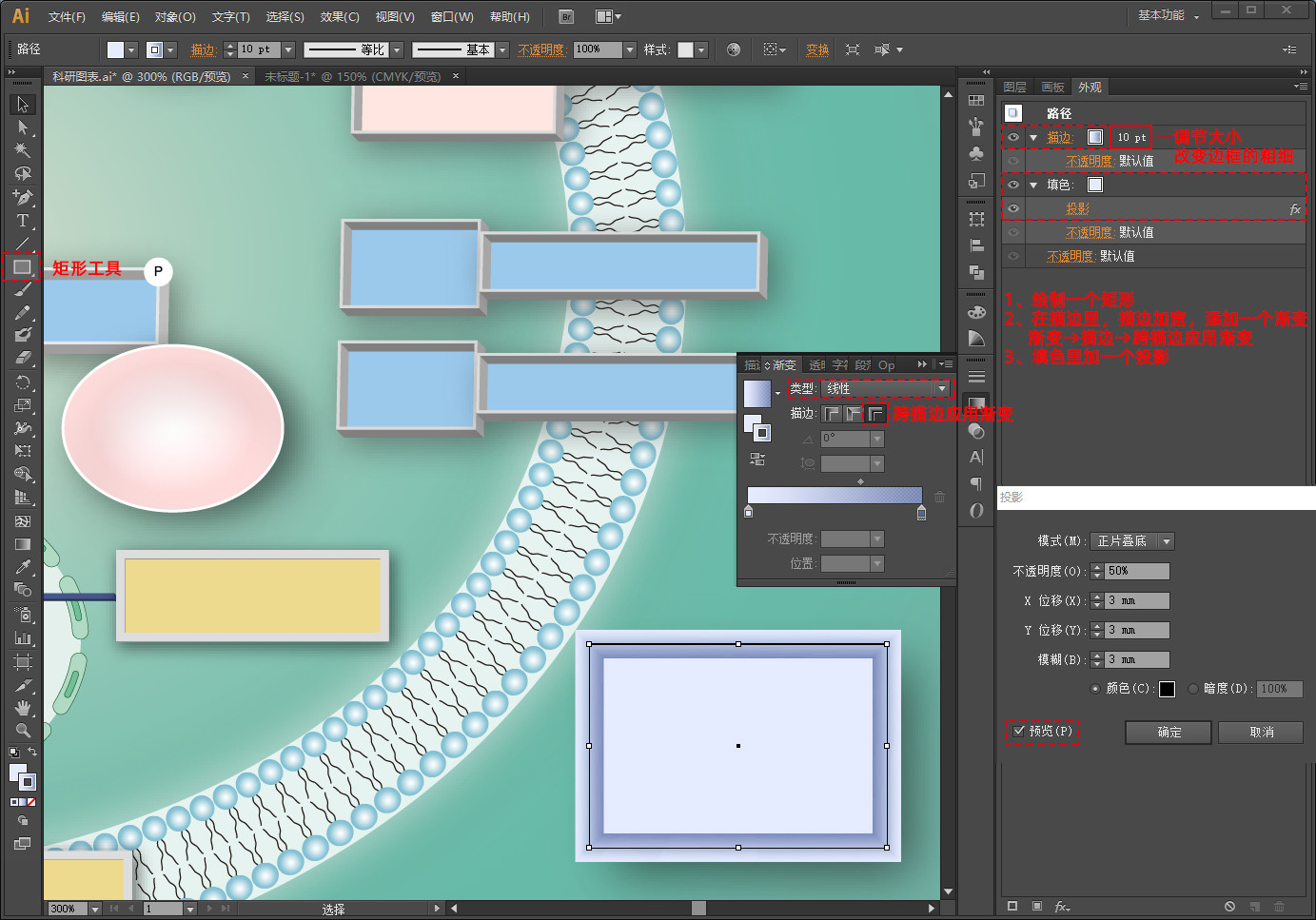

画框矩形

点击矩形工具,绘制一个矩形,描边加宽填充跨描边应用渐变,填色里添加一个投影

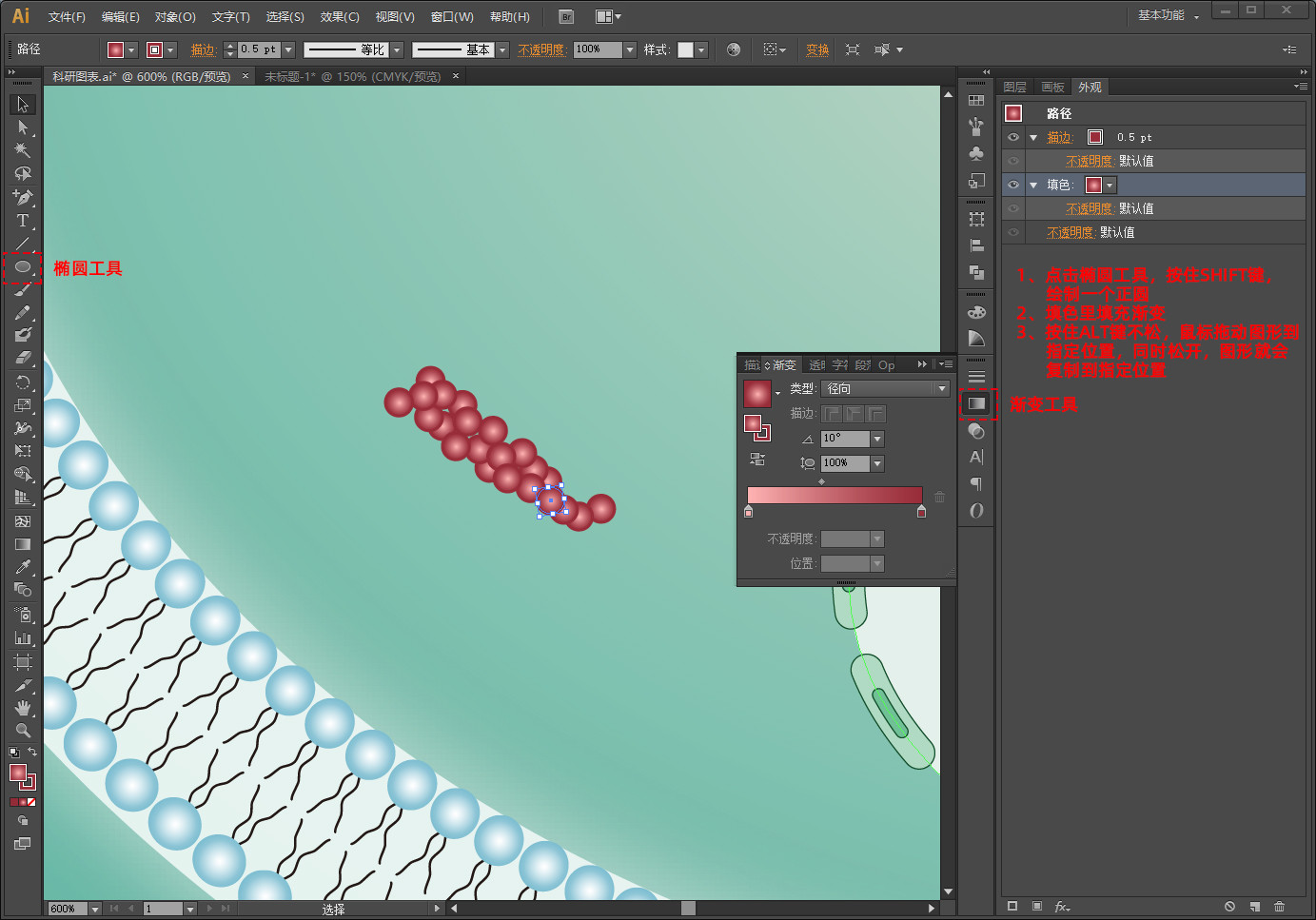

④小球

点击椭圆工具,按住SHIFT键,画出一个正圆

按住ALT键不松,鼠标左键点击物体拖动到指定位置,就会自动复制一层出来

小球的前后关系在图层界面里调整

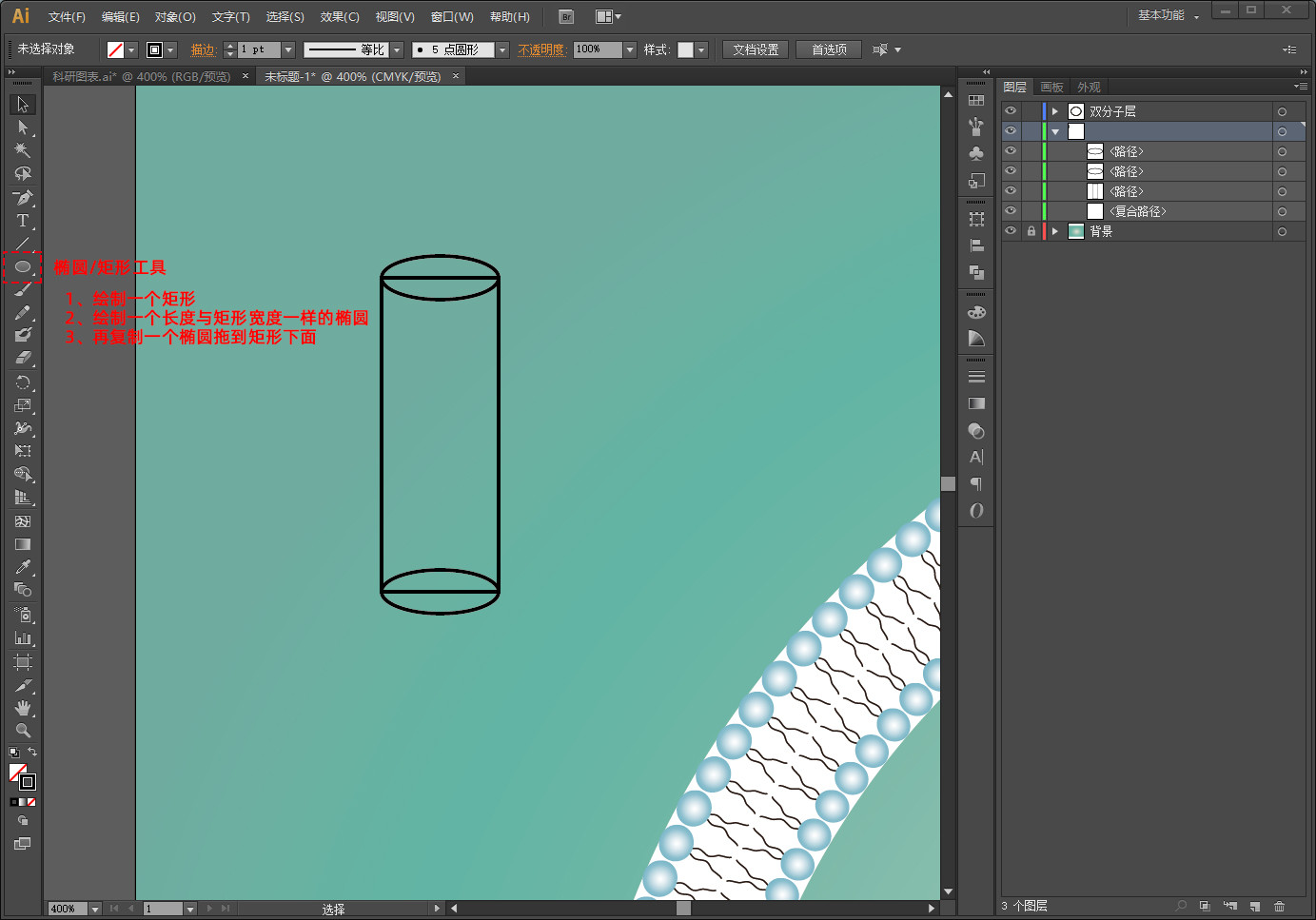

圆柱体

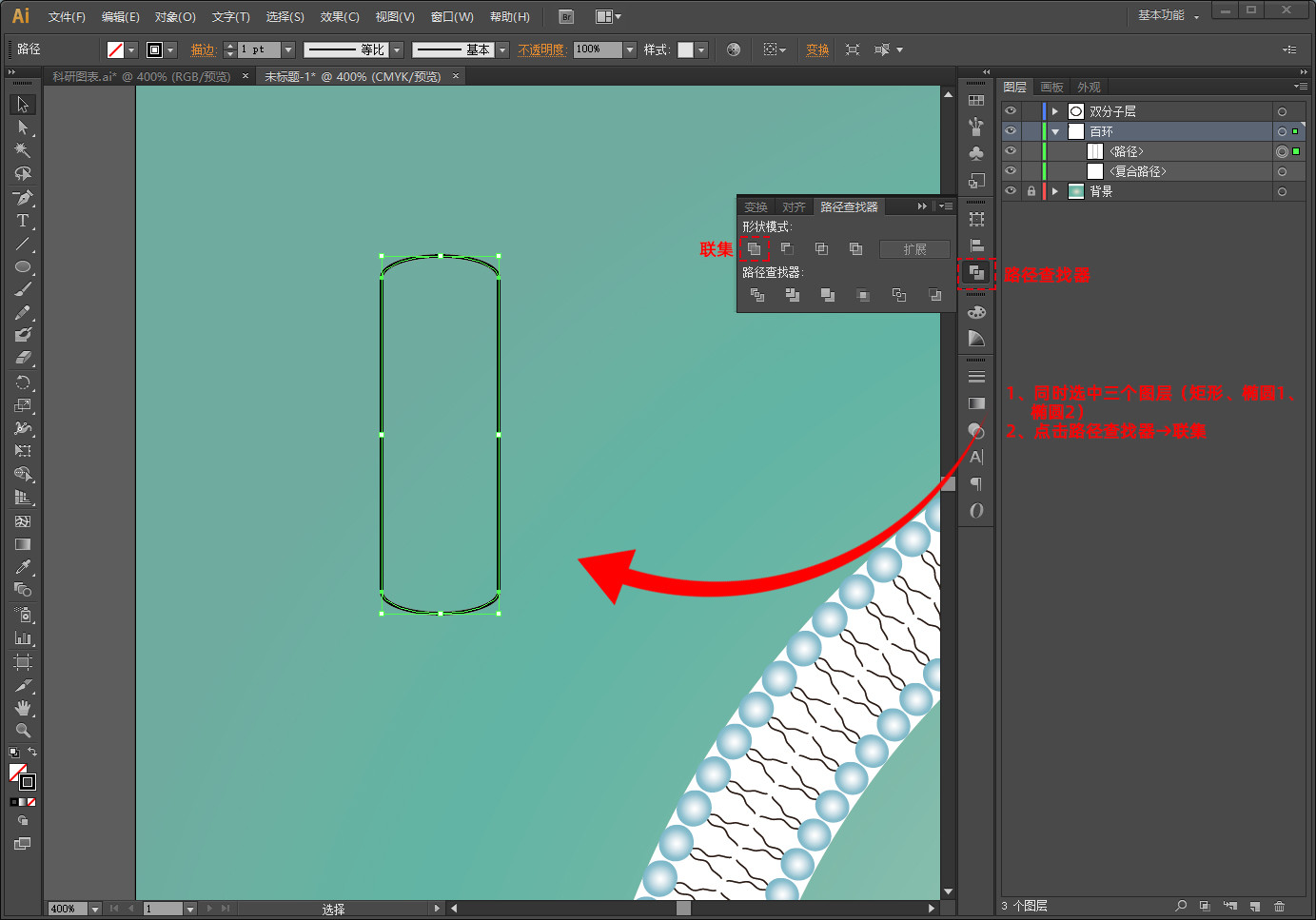

绘制一个矩形与两个椭圆形,拼成一个矩形

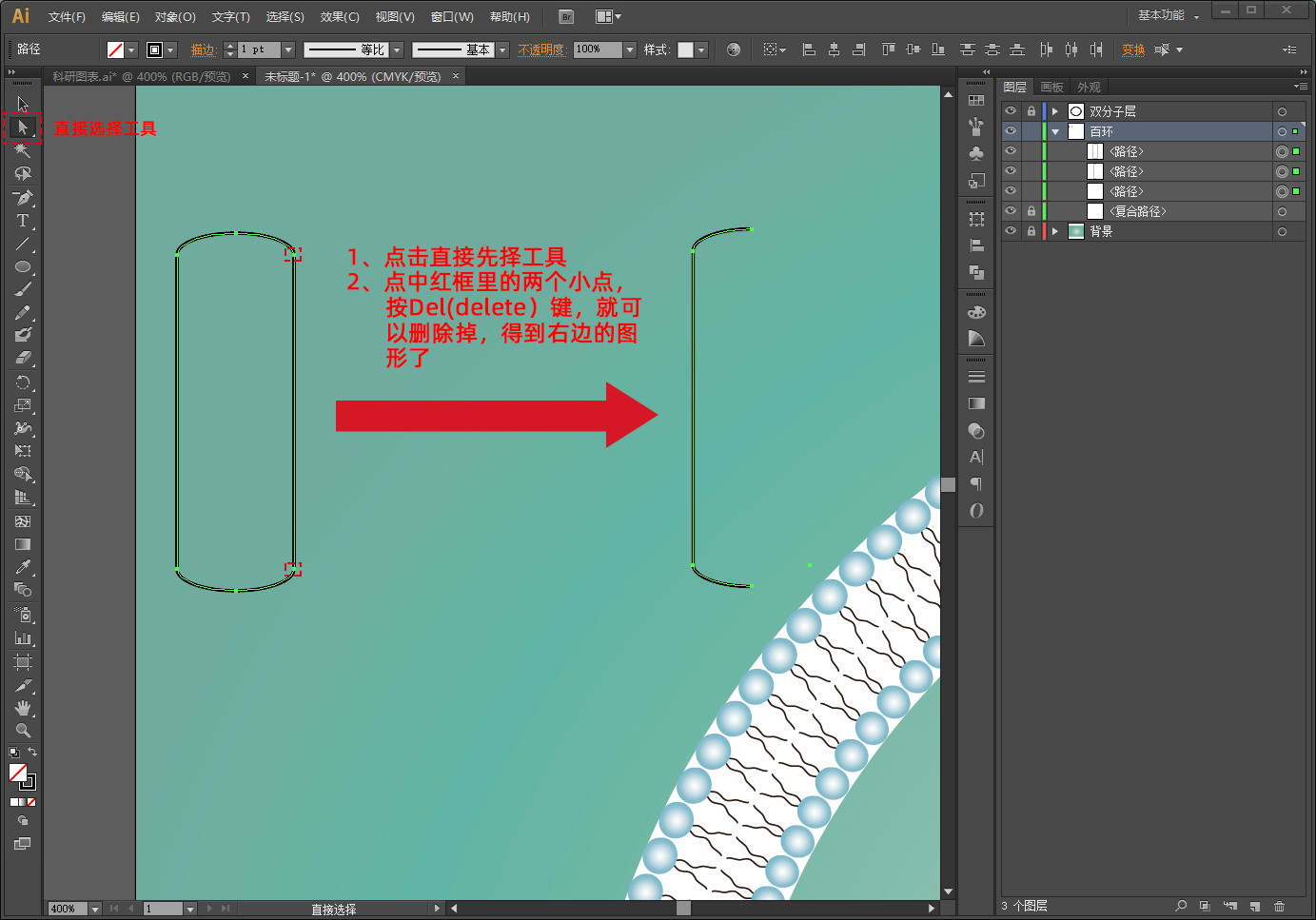

合并在一起后,只留下一半的线头

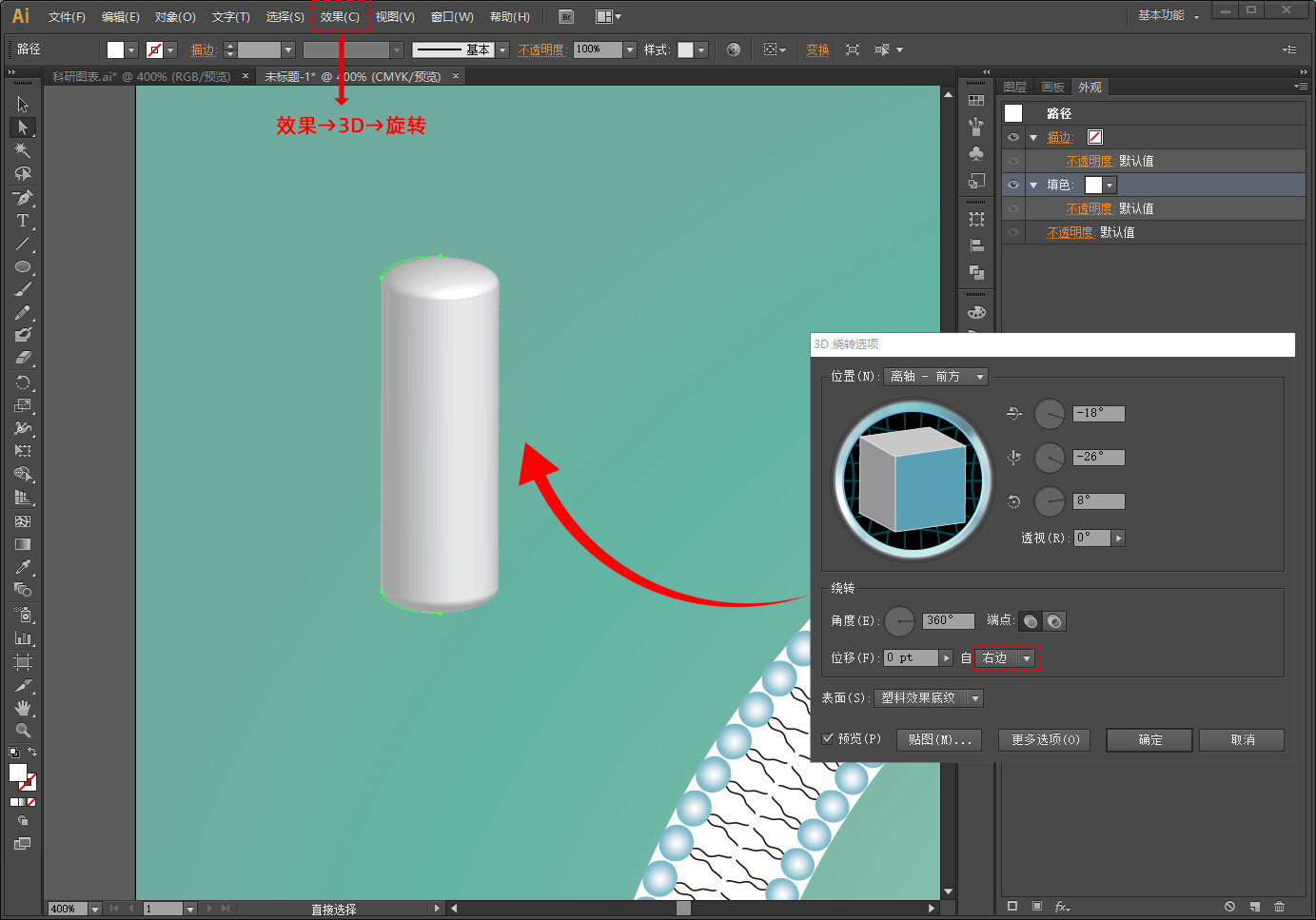

点击菜单栏里效果3D旋转,就会得到一个圆柱体

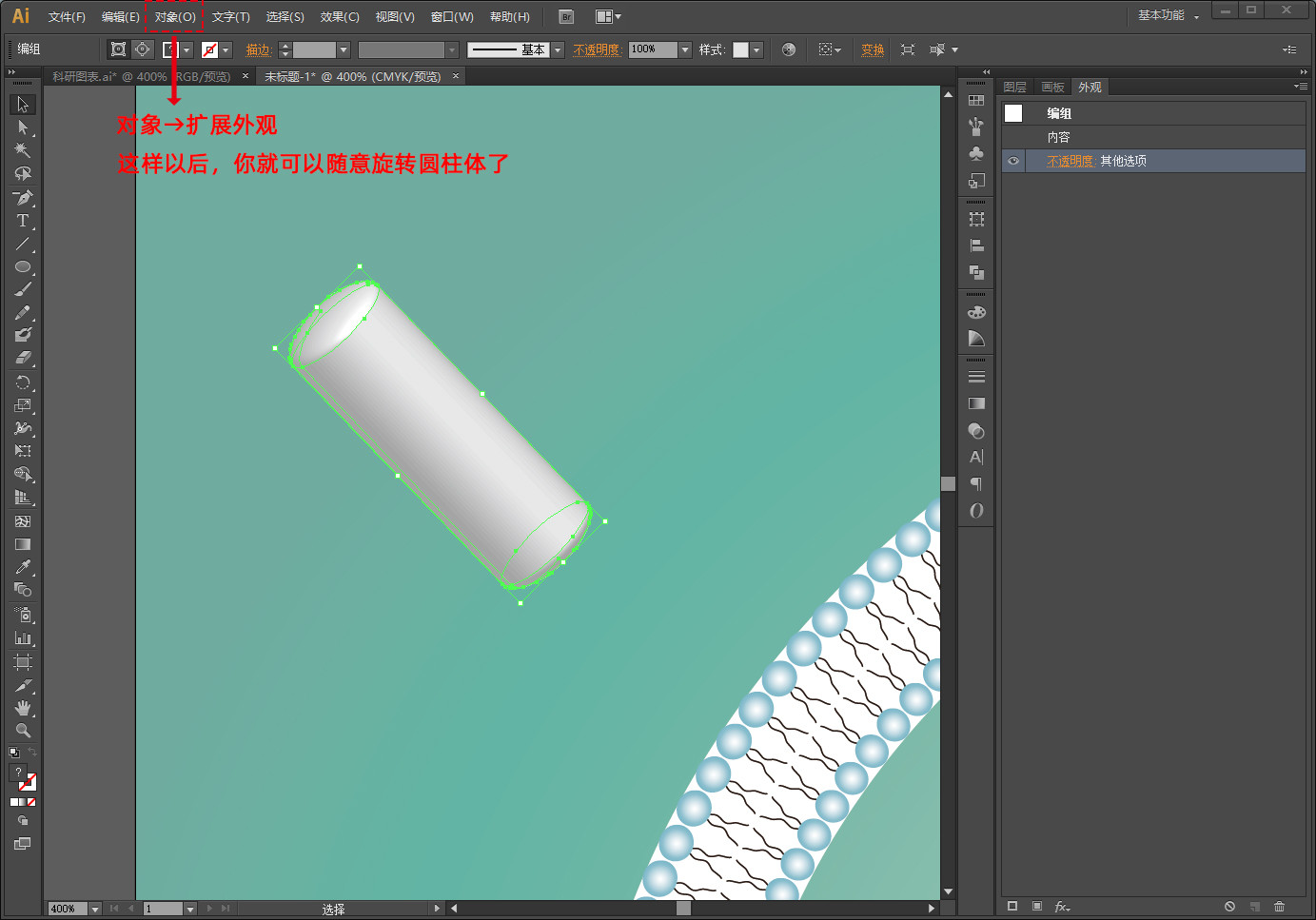

点击菜单里对象扩展外观,这样就可以随意改变圆柱体的方向了

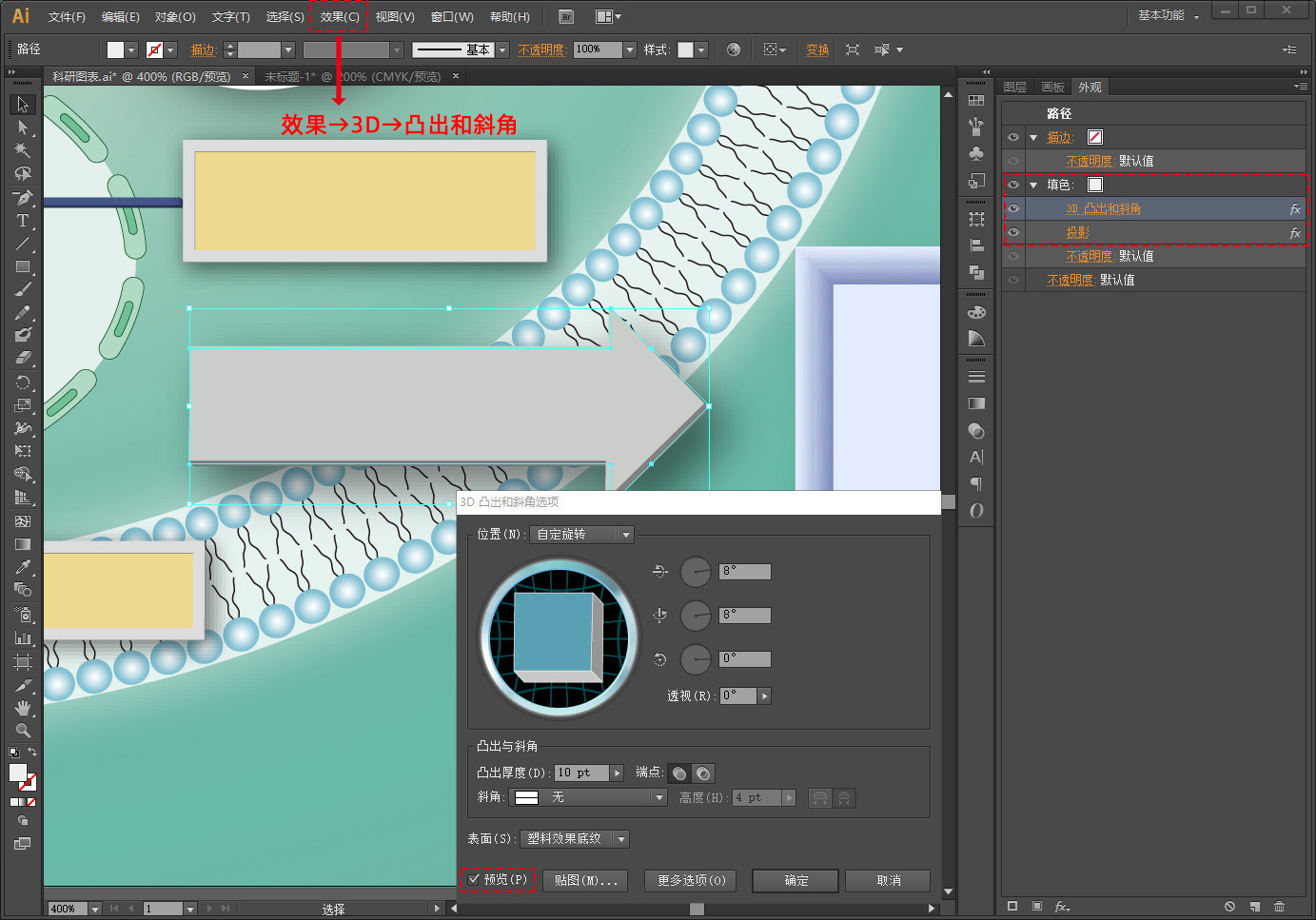

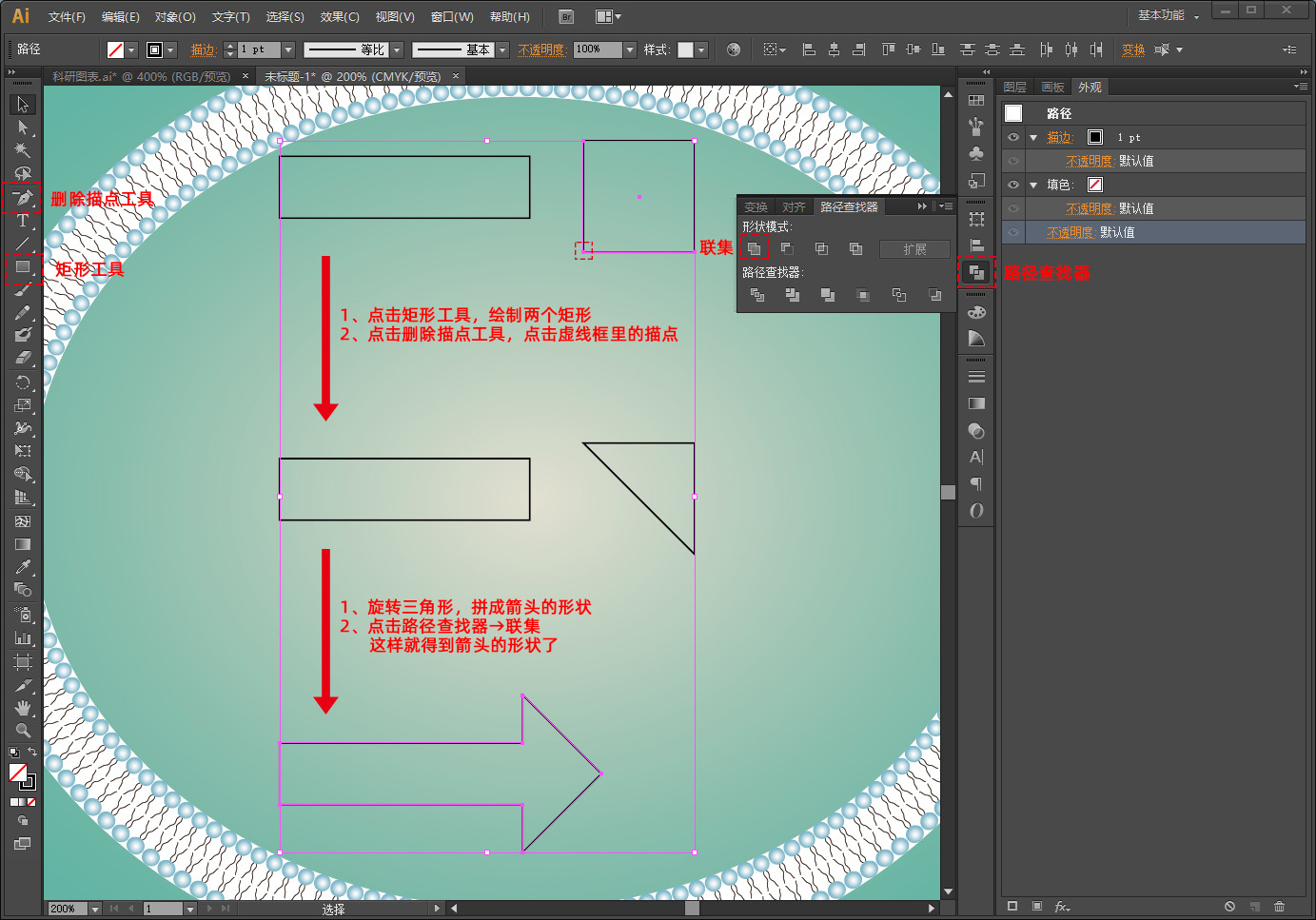

立体箭头

绘制两个矩形,一个为长方形,一个按住SHIFT键绘制正方形

用删除描点工具,把正方形变成一个三角形,合并成一个箭头

点击菜单栏里效果3D凸出和斜角,就会得到一个立体箭头了

最后加加一个投影,更加具有立体感了

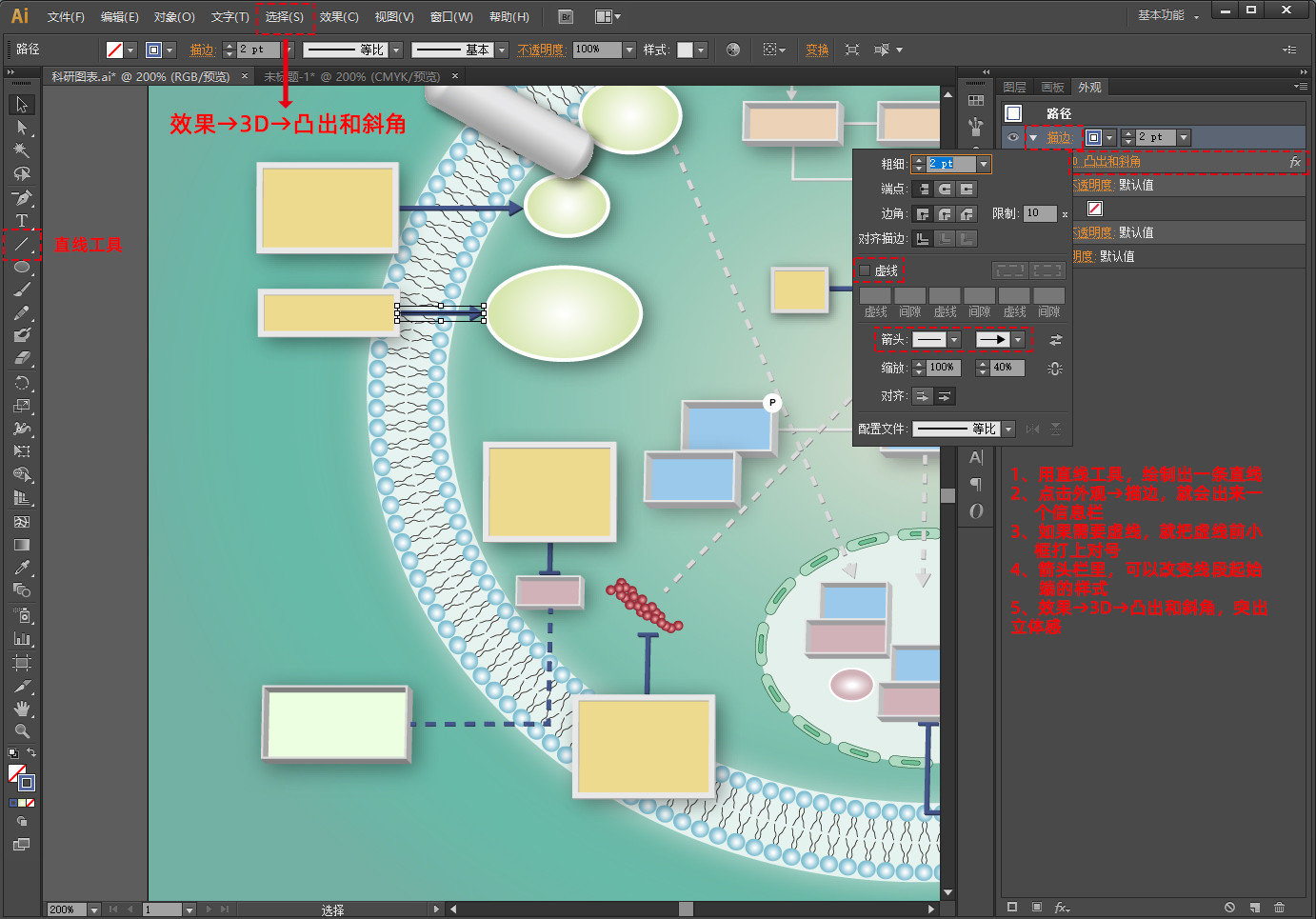

指向线

用直线工具,绘制出一条直线

点击外观→描边,就会出来一个信息栏

如果需要虚线,就把虚线前小框打上对号

箭头栏里,可以改变线段起始端的样式

如果想要给指示线加立体感,点击菜单栏里效果3D凸出和斜角,调整角度就可以了




文字

点击文字工具,依次加上对应的文字

6
好了,一张精美的信号通路图就完成了
